PVC塑料注塑成型的工艺条件有哪些

1、模具流道比普通流道要宽、厚点，浇口要大些；主要是PVC流动性较差；2、材料在加工前最好先干燥下，干燥温度不宜过高50度-70度左右，当然材料保存比较好的话不干燥也可以；3、控制好加工温度，包括射嘴温度，控制温度是加工PVC的一个关键环节，如果控制不好，就很难生产出好的产品来，尤其是生产白色的产品；4、PVC冷却相对比较慢，所以冷却时间会比较长些，尤其是厚壁件，为此应控制好料筒内融胶的停留时间，因此应选用延迟熔胶，即在开模前10多秒或20秒钟内进行熔胶；5、注塑加工厂家注射时应采用高压低速进行注射，避免融胶在高速、高压下在模腔内烧焦或烧黑；6、模具尽可能做到排气良好。

塑料注塑工艺要考虑那些因素？

流动性2.1热塑性塑料流动性大小，一般可从分子量大小、熔融指数、阿基米德螺旋线流动长度、表现粘度及流动比（流程长度/塑件壁厚）等一系列指数进行分析。分子量小，分子量分布宽，分子结构规整性差，熔融指数高、螺流动长度长、表现粘度小，流动比大的则流动性就好，对同一品名的塑料必须检查其说明书判断其流

塑料由哪些部分组成？有何特性？

（1） 按受热冷却时树脂呈现的特性分类这种分类方法是用得最多，也是比较科学的一种分类法。1） 热塑性塑料这类塑料在注塑加工时加热时软化，温度升高至一定程度时呈熔融态， 成为可流动的粘稠流体，借助模具和压力可制成一定形状的制品，冷却后可保持已成型形状。再次加热又可变软、熔融、重新塑制成型。注塑加工它在加热、

塑料产品基本验收方法的制定

塑料产品基本验收方法的制定：塑料产品的缺陷基本分为以下三种；1、致命缺陷:与安全有关的缺陷，如突出的锐角、漏电、有毒等危害人体健康和安全的缺陷。所以注塑加工，对于塑料产品来说，前期的结构设计尽量不要存在锐角，材料的选择要考虑环保，安全性能测试是至关重要的一一步。2、严重缺陷:与产品安全无关、与产品功能有

塑料注塑变形的解决方案

操作：注塑生产完成后把产品放入指定的位置，规范操作。产品设计：改变产品厚度设计，要保证壁厚能承受产品的变形力，或做预变形校队正的结构设计来改善翘曲现象。材料：1、检查塑料干燥程度及含水量； 2、检查塑料成型收缩效率，比较材料供应商建议值与实际收缩量之差异，或在模具

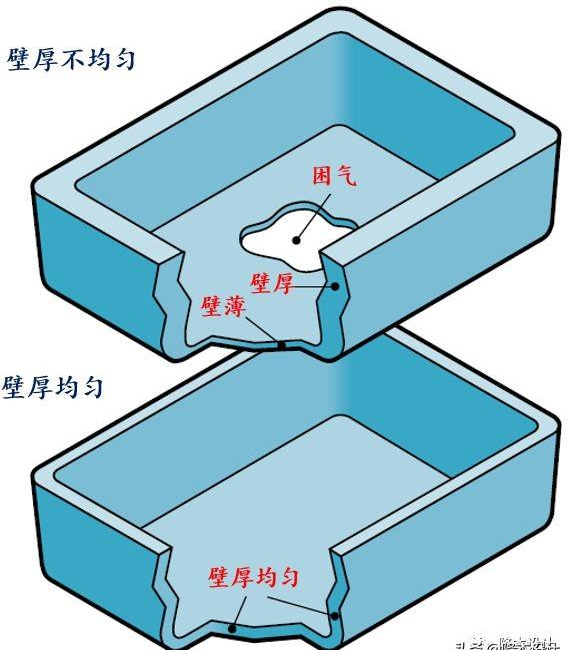

不均匀壁厚导致其它外观缺陷例如困气分析

壁厚均匀是塑胶件设计的一个非常基本的原则。据我观察，大多数的工程师都知道这个原则，但是很多都认为这个不重要、选择任性设计而不遵守。 当注塑产品第一次试摸发现各种质量问题，例如缩水、变形翘曲、内应力和困气等时，首先想到的是通过调整注塑工艺参数来解决，当多次调整问题
